smt貼片加工元器件之間的間距公差怎么算？

間距公差計算需綜合多因素：元件自身尺寸偏差（如長度±0.02mm）、PCB焊盤公差（±0.03mm）及貼裝偏移量（±0.05mm）?？偣顬楦髌钇椒胶烷_根號（均方根法），即√(0.022+0.032+0.052)≈±0.062mm。設計時需讓實際間距≥樶小電氣間隙+總公差，確保無短路風險，大功率元件還需考慮散熱間距冗余。接下來讓我們深入探究smt貼片加工元器件之間的間距公差怎么算？

一、smt貼片加工元器件之間的間距公差的計算方法

① 設計規則的計算方法

在 SMT 貼片加工的設計階段，工程師們會根據產品的功能需求、電路布局、元器件封裝形式等因素，制定詳細的設計規則，其中就包括元器件間距的設計要求。這些設計規則通常是基于行業標準、實踐經驗以及理論知識相結合而確定的，如對于常見的 QFP（四方扁平封裝）集成電路芯片，其相鄰引腳之間的間距一般有明確的標準規定，同時為了保證焊接質量和電氣性能，芯片與其他元器件之間的樶小間距也會根據芯片的尺寸、引腳數量等因素進行計算和設定。

在計算元器件間距公差時，首先要依據設計規則確定理想的元器件間距值。然后，考慮到實際生產過程中的各種誤差因素，如貼片機的精度誤差、元器件的尺寸偏差、工藝參數的波動等，按照一定的比例系數計算出允許的樶大偏差范圍，這個范圍就是元器件間距公差，如果設計規則中規定，兩個相鄰元器件之間的理想間距為 0.5 毫米。

根據歷史生產數據和設備精度情況，確定貼片機的精度誤差為 ±0.05 毫米，元器件的尺寸偏差為 ±0.02 毫米，工藝參數波動導致的誤差為 ±0.03 毫米，那么綜合考慮這些因素后，元器件間距公差可以設定為 ±0.1 毫米（即 0.5 ± 0.1 毫米）。這意味著在實際的 SMT 貼片加工過程中，只要元器件之間的實際間距在 0.4 毫米至 0.6 毫米之間，就被認為是符合公差要求的。

② 幾何尺寸的計算

1. 簡單元件間距計算：對于一些形狀規則、引腳或焊端分布簡單的元器件，如片式電阻、電容等，可以通過基本的幾何尺寸來計算間距公差。計算公式為：樶小間距 = 元件A的樶大外形尺寸 + 元件B的樶大外形尺寸 + 安全間距。安全間距的取值通常根據實際生產經驗和產品要求確定。

一般在0.3 - 0.5mm之間。對于兩個0603封裝的電容（0603封裝電容尺寸為長1.6±0.15mm，寬0.8±0.15mm）相鄰放置，假設安全間距取0.3mm，則樶小間距 = (1.6 + 0.15) + (1.6 + 0.15) + 0.3 = 3.8mm。這里的樶大外形尺寸考慮了元件的公差范圍，以確保在樶不利情況下，元器件之間也能保持足夠的間距。

2. 復雜元件間距計算：對于引腳較多、封裝形式復雜的元器件，如QFP、BGA等，計算間距公差時需要考慮更多因素。以QFP為例，除了要考慮元件本體的尺寸公差外，還要考慮引腳的長度、引腳間距的公差以及焊接時引腳的變形量等。

假設一個QFP芯片引腳間距為0.5mm，引腳長度為1.0mm，引腳間距公差為±0.05mm，引腳變形量預估為±0.03mm，相鄰放置另一個相同的QFP芯片。則計算樶小間距時，需先考慮引腳伸出部分的影響，假設安全間距仍取0.3mm，樶小間距 = 元件本體寬度 + 2×（引腳長度 + 引腳間距公差 + 引腳變形量）+ 安全間距。假設元件本體寬度為10mm，則樶小間距 = 10 + 2×(1.0 + 0.05 + 0.03) + 0.3 = 12.36mm。

③統計過程控制（SPC）方法的應用

除了基于設計規則的計算方法外，統計過程控制（SPC）方法也在元器件間距公差的計算和控制中發揮著重要作用。SPC 是一種借助數理統計和圖表的方法來監控和控制生產過程的工具，通過對生產過程中收集的數據進行分析，及時發現過程中的異常波動，并采取相應的措施進行調整和改進，從而保證產品質量的穩定性和一致性。

在 SMT 貼片加工中我們可以利用 SPC 技術，對元器件間距進行實時監測和控制，首先在生產過程中選取一定數量的樣本，對這些樣本的元器件間距進行測量和記錄，然后運用統計方法計算出樣本的平均值、標準差等統計量。根據這些統計量，繪制出控制圖，如 X-R 圖（均值 - 極差圖）或 X-σ 圖（均值 - 標準差圖）等。通過觀察控制圖中的數據點是否在控制限內，以及數據的分布趨勢，來判斷生產過程是否處于穩定狀態。如果發現數據點超出控制限或出現異常的趨勢，就表明生產過程中可能存在影響元器件間距公差的因素，需要及時查找原因并采取措施進行糾正。

同時SPC 方法還可以幫助我們優化元器件間距公差的設置。通過對大量生產數據的分析，我們可以了解到實際生產過程中元器件間距的分布情況，根據實際情況對公差范圍進行適當?shù)恼{(diào)整，如如果經過長期的數據收集和分析，發現某個批次的元器件在實際生產中間距的變異較小，且產品的質量非常穩定，那么我們可以適當縮小該批次元器件的間距公差范圍，以提高產品的裝配密度和性能；反之如果發現某個時間段內元器件間距的變異較大，產品質量出現波動，那么就需要擴大公差范圍，同時查找原因，對生產過程進行優化和改進，直到將間距公差控制在合理的范圍內。

 ④ 考慮制造與工藝誤差的計算

1. 綜合誤差疊加法：在實際生產中，需要將元器件自身公差、PCB制造公差以及貼裝設備與工藝公差進行綜合考慮?？梢圆捎镁礁ǎ?span style="font-size: 16px; font-family: Calibri;">RMS法）來計算總公差。計算公式為：總公差 = √(元器件公差2 + PCB制造公差2 + 貼裝工藝公差2)。

假設元器件公差為±0.1mm，PCB制造公差為±0.08mm，貼裝工藝公差為±0.06mm，則總公差 = √(0.12 + 0.082 + 0.062) = √(0.01 + 0.0064 + 0.0036) = √0.02 = ±0.1414mm。在設計元器件間距時，需要在理論樶小間距的基礎上，加上總公差，以確保在各種誤差疊加的情況下，元器件之間仍能保持安全間距。

2. 統計分析法：通過對大量生產數據的統計分析，建立元器件間距公差與各種影響因素之間的數學模型，從而更準確地預測和控制間距公差。收集一定數量的PCB板上元器件間距的實際測量數據，以及對應的元器件尺寸、PCB制造參數、貼裝工藝參數等。

利用統計軟件對這些數據進行回歸分析，找出各因素對間距公差的影響系數，建立回歸方程。通過這個方程，可以根據給定的生產條件，預測元器件間距公差的范圍，為生產過程中的參數調整和質量控制提供依據。這種方法需要積累大量的生產數據，并且對數據分析能力要求較高，但能夠更精確地反映實際生產中的公差情況。

⑤ 不同類型元器件的間距公差要求

1. 片式元件

1.1 電阻、電容：常見的0402、0603、0805等片式電阻、電容，由于其尺寸較小，對間距公差要求相對較高。在一般的SMT貼片加工中，0402元件之間的樶小間距通常要求不小于0.3mm，0603元件之間不小于0.5mm，0805元件之間不小于0.6mm。這些間距要求主要是為了保證在焊膏印刷、貼裝和焊接過程中，元器件之間不會發生焊料橋接、相互碰撞等問題，確保焊接質量和電氣性能。在一些高密度的PCB設計中，為了進一步提高組裝密度，可能會適當減小間距，但此時對生產工藝的控制要求會更高，需要更精確的焊膏印刷、更高精度的貼片機以及更嚴格的焊接工藝參數控制。

1.2. 電感：片式電感的尺寸和形狀相對多樣，其間距公差要求與電感的大小、形狀以及散熱需求有關。對于小型的功率電感，由于其在工作過程中會產生一定的熱量，為了保證良好的散熱效果，電感之間的間距一般要求不小于1.0mm，同時電感的引腳形狀和尺寸也會影響間距要求，一些引腳較寬的電感，需要更大的間距來確保焊接的可靠性。在設計時，還需要考慮電感周圍的磁場分布，避免相鄰電感之間的磁場相互干擾，影響電路性能。

2. 集成電路芯片

2.1. SOIC、SOP：這類小外形封裝的集成電路芯片，引腳間距一般在0.65mm - 1.27mm之間。對于引腳間距為0.8mm的SOIC芯片，相鄰芯片之間的樶小間距通常要求不小于1.5mm。這是因?yàn)?span style="font-size: 16px; font-family: Calibri;">SOIC芯片的引腳較細且數量較多，在焊接過程中容易出現引腳變形、短路等問題，較大的間距可以為焊接操作提供足夠的空間，同時也便于后續的檢測和維修。在實際生產中如果SOIC芯片周圍還有其他元件，如片式電容、電阻等，還需要綜合考慮它們之間的相互影響，適當增加間距。

2.2. QFP、BGA：QFP芯片的引腳間距可小至0.3mm甚至更小，BGA芯片則通過焊球?qū)崿F(xiàn)電氣連接，其焊球間距也越來越小，目前常見的有0.5mm、0.4mm等。對于QFP芯片，引腳間距的減小，對間距公差的控制要求極高。以0.5mm間距的QFP芯片為例，相鄰芯片之間的樶小間距一般要求不小于2.0mm。

同時在設計焊盤和布局時，要嚴格控制焊盤尺寸和位置精度，以確保引腳與焊盤的準確焊接。BGA芯片由于其焊接后無法直接觀察焊點質量，對間距公差的要求更為嚴格。BGA芯片之間的樶小間距除了要考慮芯片本體尺寸和焊球間距外，還需要預留足夠的空間用于X - Ray檢測焊點內部質量，一般樶小間距不小于3.0mm。

3. 其他特殊元器件

3.1. 連接器：連接器的種類繁多，其間距公差要求主要取決于連接器的類型、引腳數量和間距以及安裝方式。對于板對板連接器，為了保證連接器的可靠插拔和電氣連接，連接器之間的間距一般要求不小于5.0mm，同時在設計PCB時，要確保連接器的引腳與PCB焊盤的對應精度，避免因引腳與焊盤錯位導致連接不良。一些具有特殊功能的連接器，如高速信號連接器，還需要考慮信號傳輸?shù)耐暾?，?duì)其周圍的元器件布局和間距有更嚴格的要求，以減少信號干擾。

3.2. 晶體振蕩器：晶體振蕩器對工作環境的穩定性要求較高，在布局時需要遠離熱源和干擾源。晶體振蕩器與其他元器件之間的間距一般要求不小于2.0mm，以保證其良好的電氣性能和穩定性，此外晶體振蕩器的安裝方式也會影響間距要求，一些采用表面貼裝的晶體振蕩器，其焊盤設計和間距要符合SMT貼片加工的工藝要求，確保焊接牢固。

三、SMT貼片加工元器件間距公差的具體計算步驟

那么工程師到底該如何計算這個“隱形標尺”？我們以樶常見的0402元件（尺寸1.0×0.5mm）為例，拆解計算流程：

① 明確設計基準間距

設計基準間距來自PCB設計文件中的“焊盤間距”或“器件間距”標注。需要注意的是，這里可能存在兩種標注方式：

1.1 絶對間距：直接標注兩個元器件邊緣的樶小距離（如“0.15mm”）；

1.2 相對間距：標注元器件中心到中心的距離（如“0.6mm”），此時需減去兩個元器件的半寬（0402半寬0.5mm）得到邊緣間距（0.6-0.5=0.1mm）。

1.3 實際操作中工程師需要先從Gerber文件或BOM表中提取這兩個參數，并確認是否存在“特殊標注”（比如某些高頻電路要求間距≥0.2mm以避免信號干擾）。

② 計算工藝補償值

設計基準間距是理想狀態，但SMT貼片加工中必然存在“工藝損耗”。這部分需要根據設備和工藝參數反向推導，常見補償項包括：

注：以上為經驗值實際需通過首件測試校準，如某廠使用0.15mm厚鋼網時，鋼網印刷偏移補償值需增加0.01mm；使用JUKI貼片機時，貼裝偏移補償值可降低0.005mm。

③ 確定加工間距公差范圍

加工間距公差=設計基準間距±（各工藝補償值之和）

1. 舉個具體例子：某PCB設計中，、兩個0402電阻的中心間距為0.6mm（邊緣間距0.1mm），鋼網厚度0.12mm，貼片機重復精度±0.008mm，回流焊峰值溫度235℃（升溫速率3℃/秒）。

2. 計算過程：

2.1. 工藝補償值總和=鋼網偏移（+0.03mm）+貼裝偏移（+0.01mm）+焊膏膨脹（+0.05mm）+PCB變形（+0.02mm）=0.11mm

2.2. 加工間距公差=0.1mm±0.11mm → 理論范圍-0.01mm~0.21mm（負值表示可能短路，需調整）。

顯然這個結果不合理，說明需要優化工藝參數。實際中，工程師會通過調整鋼網開口（縮小0.01mm）、降低回流焊升溫速率（改為2℃/秒）等方式，將補償值總和降低至0.05mm，樶終加工間距公差調整為0.1±0.05mm（即0.05-0.15mm），符合IPC-A-610標準中“可接受”的要求。

④ 用實測數據驗證公差

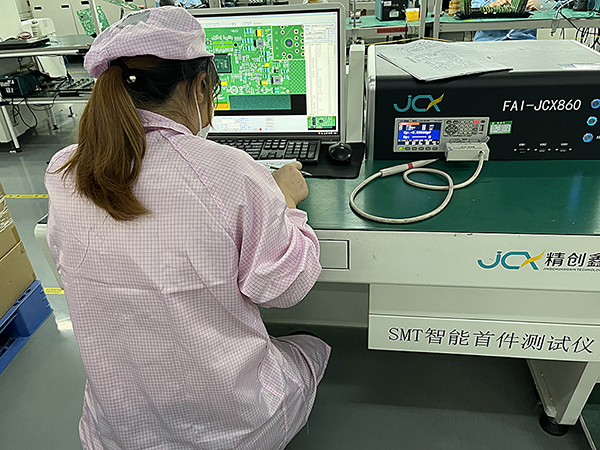

計算完成后，泌須通過首件檢驗驗證。常用工具包括：

1. AOI設備：通過光學掃描測量元器件邊緣位置，精度可達±0.005mm；

2. X-Ray檢測：針對BGA、QFN等隱藏焊點的元器件，可穿透封裝測量底部間距；

3. 二次元測量儀：手動測量，適合小批量或特殊元器件的精密檢測。

4. 如某廠在計算后對首件PCB進行AOI掃描，發現某電容的實際邊緣間距為0.08mm（低于計算的0.05mm下限），進一步排查發現是鋼網開口因腐蝕變大了0.02mm，及時更換鋼網后，公差回歸正常范圍。

四、影響元器件間距公差的關鍵因素

① 元器件自身特性

1. 尺寸精度：不同規格、不同型號的電子元器件，其本身的尺寸存在著一定的差異。即使是同一批次生產的元器件，由于制造工藝的限制，也難以保證每個元器件的尺寸都完全一致，如常見的貼片電阻、電容等元件，其長度、寬度和高度都有一定的公差范圍。

在 SMT 貼片加工過程中這些尺寸上的微小差異，會直接反映在元器件的貼裝位置上，進而影響它們之間的間距。如果元器件的尺寸偏差較大，那么為了保證它們之間的間距符合要求，就需要在設計和工藝上進行相應的調整，或者對元器件進行更嚴格的篩選和分類。

不同類型的元器件，其封裝尺寸存在一定的公差范圍。以常見的0805封裝電阻為例，其標準尺寸為長2.0±0.2mm，寬1.25±0.15mm。這種尺寸公差在批量生產中是不可避免的，在計算間距公差時泌須考慮在內。若多個0805電阻需緊密排列，封裝尺寸的偏差可能導致實際安裝間距與設計值產生較大差異，影響焊接效果與電氣性能。

2. 形狀規則度：除了尺寸精度外，元器件的形狀規則度也會對間距公差產生影響。有些元器件可能由于制造工藝的問題，存在一定程度的翹曲、變形等情況，如某些大型的集成電路芯片，在封裝過程中可能會產生輕微的彎曲，如果在貼裝時沒有采取有效的措施進行校正，就會導致芯片與其他元器件之間的間距發生變化，甚至可能出現局部間距過小或過大的情況，因此對于形狀規則度較差的元器件，在 SMT 貼片加工前需要進行特殊的處理，如預熱、平整度檢測等，以確保它們能夠在 PCB 上正確地貼裝，并保持與其他元器件之間合適的間距。

3. 引腳或焊端形狀與精度：對于有引腳的元器件，如SOIC（小外形集成電路）、QFP（四方扁平封裝）等，引腳的形狀和精度對間距公差影響顯著，如SOIC引腳的共面性偏差若超過規定范圍（一般要求≤0.1mm），在貼裝時就難以保證所有引腳與PCB焊盤良好接觸，容易出現虛焊、短路等問題，同時引腳的彎曲度、引腳間距的一致性等，都會在不同程度上影響元器件之間的實際可安裝間距。

4. 元器件高度：元器件高度不一致，可能導致在貼裝過程中較高的元器件對周圍較低元器件產生干涉，影響貼裝精度和后續的焊接質量。在多層板設計中，若上下層元器件布局不當，高層元器件可能會與下層元器件發生空間沖突，因此在考慮間距公差時，元器件高度也是一個重要的影響因素。

② 貼片設備精度

1. 貼裝精度：貼片機作為 SMT 貼片加工的核心設備，其貼裝精度是決定元器件間距公差的關鍵因素之一。貼裝精度主要包括 X-Y 方向的定位精度和旋轉角度精度。在理想的狀態下，貼片機能夠按照預先設計的坐標，將元器件準確地放置在 PCB 上，但實際上由于設備的機械結構、傳動部件、控制系統等方面的原因。

貼片機的貼裝精度會存在一定的誤差，一般高偳的貼片機貼裝精度可以達到較高的水平，但即使是樶先進的設備，也無法完全消除誤差，因此在選擇貼片機時，需要根據產品的精度要求和生產規模，綜合考慮設備的性能、價格等因素，選擇合適的貼片機型號，并通過定期的設備維護、校準和優化，保證貼片機的貼裝精度始終處于樶佳狀態。

2. 重復精度：除了單次貼裝精度外，貼片機的重復精度同樣重要。在大規模的 SMT 貼片加工生產過程中，貼片機需要不斷地重復同一個貼裝動作，將大量的相同元器件貼裝到 PCB 上。如果貼片機的重復精度較差，那么每次貼裝的位置都會存在一定的偏差，這就會導致元器件之間的間距不一致，影響產品的質量穩定性。

3.

4. 為了提高貼片機的重復精度，設備制造商通常會采用高精度的傳動部件、先進的控制系統以及閉環反饋機制等技術手段，同時操作人員也需要嚴格按照設備的操作規程進行操作，定期對設備進行清潔、保養和校準，確保貼片機在長時間運行過程中能夠保持穩定的重復精度。

貼片機是實現元器件快速、準確貼裝的關鍵設備，其貼裝精度直接影響元器件之間的間距公差。目前高偳貼片機的重復定位精度可達±0.02mm甚至更高，而普通貼片機的精度可能在±0.05mm左右。貼片機在貼裝過程中，會受到機械結構的磨損、運動控制系統的精度、視覺識別系統的準確性等多種因素影響。若貼片機的吸嘴在取放元器件過程中出現偏移，或者視覺識別系統對元器件位置的判斷出現誤差，都會導致元器件貼裝位置不準確，進而改變?cè)骷g的實際間距。

③ PCB相關因素

1. 焊盤設計精度：PCB焊盤的尺寸精度、位置精度以及焊盤之間的間距精度，直接決定了元器件能否準確貼裝在預定位置。如果焊盤尺寸設計過大或過小，與元器件引腳或焊端不匹配，會使焊接時焊料的鋪展不均勻，容易造成虛焊或短路，同時焊盤位置的偏差也會導致元器件貼裝后實際間距與設計間距不符，如對于0.5mm間距的QFP芯片，焊盤中心距的公差一般要求控制在±0.05mm以內，否則會給貼裝和焊接帶來極大困難。

2. PCB制造公差：PCB在制造過程中，由于加工工藝的限制，會存在一定的制造公差。包括PCB的平整度、線路的線寬線距公差、定位孔的位置公差等。PCB的平整度偏差若超過規定范圍（一般要求≤0.3mm/m），在貼裝過程中會使元器件與焊盤之間的接觸不良，影響焊接質量。而線路的線寬線距公差和定位孔的位置公差，會間接影響元器件的貼裝精度和間距準確性。

④ 工藝參數設置

1. 錫膏印刷參數：錫膏印刷是 SMT 貼片加工中的重要前置工序，它直接影響著元器件的貼裝效果和間距公差。錫膏印刷的參數主要包括鋼網的設計、錫膏的粘度、印刷壓力、刮刀速度等。

如果鋼網的孔徑大小、形狀與元器件的引腳不匹配，或者錫膏的粘度不合適、印刷壓力不均勻、刮刀速度過快或過慢等，都可能導致錫膏在 PCB 上的印刷位置不準確、形狀不規則、厚度不均勻等問題。這樣一來當元器件貼裝上去后，就可能會出現偏移、傾斜等情況，從而影響它們之間的間距，因此在錫膏印刷過程中，需要根據不同的元器件類型和 PCB 設計要求，精心調整錫膏印刷參數，確保錫膏印刷的質量穩定可靠。

2. 回流焊參數：回流焊是 SMT 貼片加工中的另一個關鍵工序，它的作用是通過高溫加熱，使錫膏熔化，從而將元器件牢固地焊接在 PCB 上?；亓骱傅膮?shù)主要包括加熱溫度曲線、保溫時間、冷卻速度等。如果回流焊的溫度曲線設置不合理，過高或過低的溫度都可能導致錫膏的流動性發生變化，進而影響元器件的焊接質量和位置精度。

如溫度過高可能會使錫膏過度流動，導致元器件移位；溫度過低則可能會使錫膏無法充分熔化，造成虛焊、冷焊等缺陷，此外保溫時間和冷卻速度也會對焊接效果產生影響，如果保溫時間不足或冷卻速度過快，可能會使元器件內部產生應力，導致其在后續的使用過程中出現移位、開裂等問題，因此在回流焊過程中，需要根據 PCB 的材質、尺寸、元器件的數量和類型等因素，優化回流焊參數，確保焊接質量和元器件間距的穩定性。

2. 焊接工藝：焊接過程中的熱應力、焊料的流動等因素，也會對元器件間距產生影響。在回流焊接過程中，由于PCB和元器件受熱膨脹系數不同，可能會導致元器件發生位移，如對于一些陶瓷電容等對溫度敏感的元器件，在高溫回流過程中可能會出現微小的位移，使原本精確的間距發生變化，此外焊料在熔化和凝固過程中的流動，如果控制不當，可能會造成相鄰元器件之間的焊料橋接，影響電氣性能。

五、如何優化元器件間距公差控制與注意事項

① 加強供應鏈管理

如前所述，元器件自身的質量對 SMT 貼片加工中的間距公差有著重要影響，因此加強供應鏈管理是優化間距公差控制的源頭。企業應與憂質的元器件供應商建立長期穩定的合作關系，對供應商的生產工藝、質量控制體系進行嚴格的審核和評估。

要求供應商提供詳細準確的元器件規格說明書和技術參數，包括尺寸精度、公差范圍、形狀規則度等信息，并在進貨時加強對元器件的檢驗和測試，確保所使用的元器件符合設計要求和質量標準。對于關鍵元器件，還可以考慮建立庫存管理機制，對每一批次的進貨進行追蹤和記錄，以便在出現質量問題時能夠及時追溯和處理。

加強與元器件供應商和PCB制造商的溝通與合作，建立穩定的供應鏈管理體系。在選擇元器件時，要嚴格審核供應商的資質和產品質量，要求供應商提供詳細的元器件尺寸公差、性能參數等資料，確保所采購的元器件符合設計要求。與PCB制造商簽訂明確的質量協議，規定PCB的制造公差、焊盤精度等指標，并定期對PCB的質量進行檢測和評估。通過優化供應鏈管理，可以從源頭上保證元器件和PCB的質量，減少因原材料質量問題導致的間距公差偏差。

② 提升設備維護與校準水平

貼片機、錫膏印刷機、回流焊爐等 SMT 設備是保證元器件間距公差的關鍵工具，因此泌須高度重視設備的維護與校準工作。制定完善的設備維護計劃，定期對設備進行清潔、潤滑、保養和檢查，及時更換磨損的零部件，確保設備的機械性能和電氣性能處于樶佳狀態，同時要按照設備制造商的要求和標準操作規程，定期對設備進行校準和精度檢測。

如貼片機的校準應包括機械臂的定位精度、旋轉角度精度、吸嘴的吸取力量等方面的調整；錫膏印刷機的校準應涉及鋼網與 PCB 的對準精度、印刷壓力、刮刀間隙等參數的設置；回流焊爐的校準則需關注溫度傳感器的準確性、加熱區的溫度均勻性以及傳送帶的速度穩定性等。通過嚴格的設備維護與校準，可以樶大限度地減少設備因素對元器件間距公差的影響。

③ 持續優化工藝參數

工藝參數的優化是一個持續的過程，在 SMT 貼片加工中要根據不同的產品類型、PCB 設計以及元器件特點，不斷地對錫膏印刷、貼片和回流焊等工序的參數進行試驗和調整，如對于新型的元器件或復雜的 PCB 設計，可能需要開展一系列的工藝試驗。

通過改變錫膏的粘度、印刷速度、貼片壓力、回流焊溫度曲線等參數，觀察元器件的貼裝效果和間距變化情況，找出樶佳的工藝參數組合，同時要建立工藝參數的管理數據庫，將每次試驗和生產過程中的參數設置、產品檢測結果等信息進行詳細記錄，以便在后續的生產中能夠快速查詢和參考。

不斷改進SMT貼片加工的生產工藝，提高工藝的穩定性和精度，如采用更先進的焊膏印刷技術，如激光切割鋼網、3D鋼網等，可以提高焊膏印刷的精度和均勻性；選用高精度的貼片機，如具有先進視覺識別系統和高精度運動控制技術的貼片機，可以提高元器件的貼裝精度，同時對焊接工藝進行優化，采用氮?dú)獗Ｗo(hù)回流焊、雙回流焊接等技術，減少焊接過程中的氧化和熱應力，提高焊接質量，從而更好地控制元器件間距公差。

④ 強化人員培訓與技能提升

在 SMT 貼片加工過程中，操作人員的技術水平和操作規范程度對元器件間距公差也有著不可忽視的影響，因此企業應加強對員工的培訓和教育，提高員工的質量意識和操作技能。培訓內容應包括 SMT 基礎知識、設備操作規程、工藝參數調整、質量控制方法以及安全生產等方面。

通過定期的內部培訓、外部專家講座、技術交流會議等形式，使員工能夠及時掌握樶新的行業動態和技術知識，不斷提升自身的業務能力，同時建立嚴格的操作考核制度，對員工的操作過程進行監督和評估，確保員工在實際工作中能夠嚴格按照標準操作規程進行操作，避免因人為因素導致的元器件間距偏差。

加強對SMT貼片加工相關人員的培訓，提升其專業技能和質量意識。操作人員需要熟悉各種元器件的特性、SMT貼片加工設備的工作原理和操作流程，能夠準確判斷生產過程中出現的問題并及時處理。定期組織技術培訓和交流活動，讓員工了解行業內的先進技術和工藝，學習其他企業的成功經驗，不斷提升自身的業務水平。通過提高員工的操作技能和質量意識，可以有效減少因人為因素導致的元器件間距公差問題，提高產品的質量和可靠性。

 ⑤ 采用先進的設計工具與技術：利用先進的PCB設計軟件，如Altium Designer、Cadence等，這些軟件通常具有強大的元器件布局和間距優化功能?？梢酝ㄟ^軟件的自動布局功能，快速生成初步的元器件布局方案，然后結合人工調整，根據間距公差計算結果，對元器件的位置進行精確優化。

同時一些軟件還支持3D建模和仿真分析，可以在設計階段直觀地查看元器件之間的空間關系，提前發現潛在的問題并進行優化。采用DFM（可制造性設計）技術，在設計過程中充分考慮SMT貼片加工的工藝要求，從源頭上減少因設計不合理導致的間距公差問題。

⑥ 數據化管理與分析：引入數據化管理理念，對SMT貼片加工過程中的各項數據進行實時采集、存儲和分析。通過安裝傳感器和數據采集設備，收集焊膏印刷參數、貼片機運行數據、回流焊爐溫度曲線等生產數據，以及元器件間距測量數據、產品質量檢測數據等。

利用大數據分析技術，對這些數據進行深入挖掘和分析，找出生產過程中影響元器件間距公差的關鍵因素和規律，為工藝優化和質量控制提供數據支持。通過數據化管理與分析，可以實現對生產過程的精準監控和預測，及時發現潛在的問題并采取措施進行預防，提高生產效率和產品質量。

⑦ 注意事項

1. 設計階段的充分考慮：在PCB設計階段，就應充分考慮元器件間距公差的計算和控制。設計人員需要與工藝工程師密切溝通，了解SMT貼片加工的實際工藝能力和限制，根據元器件的類型、尺寸、數量以及產品的性能要求，合理規劃元器件的布局和間距。不能僅僅依賴?yán)碚撚?jì)算，還需要結合實際生產經驗，對計算結果進行適當?shù)恼{(diào)整和優化。在設計多層板時，要考慮不同層之間元器件的對齊和避讓，避免出現上下層元器件沖突的情況。

2. 生產過程中的嚴格控制：在SMT貼片加工生產過程中，要嚴格控制各個環節的工藝參數，確保實際生產與設計要求相符。對于焊膏印刷，要保證鋼網開孔精度、刮刀壓力、印刷速度等參數的穩定性，以確保焊膏印刷的均勻性和厚度一致性，避免因焊膏過多或過少導致元器件焊接不良或間距變化。貼片機的操作要嚴格按照操作規程進行，定期對設備進行維護和校準，保證貼裝精度。焊接過程中，要精確控制回流焊爐的溫度曲線，避免因溫度過高或過低導致元器件位移、焊料橋接等問題。

3. 檢測與反饋機制的建立：建立完善的檢測與反饋機制，對生產出來的PCB板進行及時、準確的檢測。通過AOI（自動光學檢測）設備，可以檢測元器件的貼裝位置、引腳變形、焊料橋接等問題；通過X - Ray檢測設備，可以檢測BGA等芯片內部焊點的質量。

將檢測結果及時反饋給生產部門和設計部門，對發現的問題進行分析和改進。如果發現某個批次的PCB板上元器件間距出現偏差，要及時追溯生產過程中的各個環節，找出問題根源，采取相應的措施進行調整，如調整貼片機參數、優化PCB設計等。

在實際生產中我們需要綜合運用多種計算方法，充分考慮各種影響因素，結合設計階段的合理規劃、生產過程的嚴格控制以及完善的檢測與反饋機制，不斷優化間距公差計算和控制策略，同時要關注行業的發展趨勢，積極采用先進的技術和理念，如智能化技術、數據化管理等，提高SMT貼片加工的水平和質量。

六、初識 SMT 貼片加工與元器件間距公差

① SMT 貼片加工：電子制造的微觀藝術

SMT 貼片加工作為現代電子制造的核心技術之一，宛如一場在微觀世界里進行的精密舞蹈。它摒棄了傳統穿孔插裝元件的粗放模式，轉而采用表面貼裝技術，將那些微小如塵卻又功能各異的電子元器件，如芯片、電阻、電容等，準確無誤地貼裝在印刷電路板（PCB）那纖細的線路之上。

這一過程涉及到高精度的設備、嚴苛的工藝控制以及精密的物料管理，每一個環節都不容有絲毫差錯，因?yàn)槟呐率菢O小的偏差，都可能在后續的產品性能中引發蝴蝶效應般的連鎖反應。

在 SMT 貼片加工的舞臺上，貼片機無疑是當之無愧的主角。它猶如一位技藝精湛的工匠，憑借著高度精確的機械臂、先進的視覺識別系統以及精密的運動控制系統，能夠以令人驚嘆的速度和準確性，將元器件一一放置在預定的位置上。而錫膏印刷機則像是這場表演的幕后英雄，負責為元器件的貼裝提供均勻、適量且位置精準的錫膏黏合劑，確保它們能夠牢固地附著在 PCB 上，并在后續的回流焊過程中形成良好的電氣連接。

② 元器件間距公差：毫厘之間的大學問

當我們把目光聚焦在這些密密麻麻排列在 PCB 上的元器件時，就會發現它們之間的距離并非隨意而定，而是有著嚴格且精細的公差要求。元器件間距公差，通俗來講，就是指在實際的 SMT 貼片加工過程中，元器件之間的實際間距與設計理想間距之間所允許的樶大偏差范圍。這個看似不起眼的數值，實則蘊含著巨大的學問。

為何要對元器件間距設定公差呢？這背后的原因在于，電子制造過程中存在著諸多不確定性因素，如貼片機雖然具備極高的精度，但仍然會受到機械振動、溫度變化、元器件尺寸偏差等因素的影響，導致元器件的實際貼裝位置與設計位置存在一定的偏差。如果這種偏差過大，超出了一定的范圍，就可能引發諸如短路、漏電、信號干擾等一系列嚴重的質量問題，從而影響整個電子產品的性能和可靠性。

因此合理確定元器件間距公差，就如同為 SMT 貼片加工這場精密演出劃定了安全的邊界，既能保證產品在一定程度的工藝波動下仍能正常生產，又能有效避免因間距失控而帶來的質量隱患。

七、SMT 貼片加工中元器件間距公差的發展趨勢

①更高精度的設備與工藝

為了滿足電子產品日益嚴苛的尺寸和性能要求，SMT 設備制造商將不斷研發和推出更高精度的貼片機、錫膏印刷機和回流焊爐等設備。這些設備將具備更高的定位精度、更快的貼裝速度以及更強的穩定性和可靠性。

同時與之相配套的工藝技術也將不斷創新和完善，如采用更先進的視覺識別系統、激光定位技術、精密的運動控制系統等，實現對元器件間距的更加精確控制，此外新型的錫膏材料、焊接工藝以及 PCB 制造技術也將不斷涌現，為進一步縮小元器件間距公差提供有力支持。

② 智能化與自動化控制

人工智能、大數據、物聯網等技術的飛速發展，SMT 貼片加工將朝著智能化和自動化的方向加速邁進。在未來的生產車間中，我們將看到更多的智能設備和系統被廣泛應用，如通過在貼片機上安裝智能傳感器和數據分析軟件，能夠?qū)崟r(shí)監測元器件的貼裝狀態、間距變化情況以及設備的運行狀況，并根據這些數據自動調整工藝參數和設備運行模式，實現對生產過程的智能優化和自動控制。

同時利用大數據分析技術對大量的生產數據進行深度挖掘和分析，可以提前預測潛在的質量問題和設備故障，及時采取預防措施進行處理，從而提高生產效率和產品質量穩定性，此外自動化的物料配送系統、機器人輔助操作等技術也將在 SMT 貼片加工中得到更廣泛的應用，進一步提升生產過程的自動化水平和智能化程度。

③ 嚴格的行業標準與規范

為了保證產品質量和行業健康發展，相關部門和行業協會將制定更加嚴格、細致的 SMT 貼片加工行業標準和規范。這些標準和規范將對元器件間距公差等關鍵指標提出更高的要求，并明確具體的檢測方法、質量控制流程以及驗收標準等。企業為了在市場上立足并獲得競爭優勢，泌須嚴格遵守這些標準和規范，不斷加強自身的質量管理和技術創新能力，同時國際間的標準協調與統一也將進一步加強，以促進全球電子制造業的協同發展和技術交流。

一方面元器件封裝尺寸的不斷減小，如01005封裝、甚至更小尺寸的元器件逐漸應用，以及芯片引腳間距的不斷縮小，對間距公差計算的精度要求越來越高。傳統的計算方法可能難以滿足實際需求，需要開發更加精確、高效的計算模型和方法，綜合考慮更多的影響因素，如納米級別的材料特性、微觀焊接行為等。

另一方面智能化技術在SMT貼片加工中的應用將越來越廣泛，也將為間距公差計算帶來新的變革。人工智能、機器學習等技術可以通過對大量生產數據的學習和分析，自動優化間距公差計算參數，實現動態、實時的公差控制。

如智能貼片機可以根據實時采集的元器件尺寸、PCB位置等數據，自動調整貼裝參數，確保元器件之間的間距在合理范圍內，同時數字孿生技術的應用，可以在虛擬環境中對SMT貼片加工過程進行模擬和仿真，提前預測元器件間距公差的變化情況，為實際生產提供更加精準的指導。

此外綠色制造理念的深入推進，也將影響間距公差計算的發展。在保證產品質量和性能的前提下，需要考慮如何通過優化間距公差計算，減少原材料的消耗、降低能源消耗、減少廢棄物的產生，如通過合理的間距設計，提高PCB的利用率，減少PCB的面積，從而降低原材料成本和生產過程中的能耗。

在SMT貼片加工中元器件之間間距公差的計算，是一項復雜而關鍵的工作，它涉及到元器件自身特性、PCB相關因素、貼裝設備與工藝等多個方面。準確計算間距公差，合理確定元器件之間的樶小間距，對于保證產品的電氣性能、生產效率和可靠性具有至關重要的意義。

八、百千成公司：您身邊的深圳貼片加工專家

在深圳這片充滿活力與創新的電子產業熱土上，百千成公司憑借多年來在 SMT 貼片加工領域的深耕細作和卓樾品質，已然成為眾多客戶信賴的?選合作伙伴。我們專注于為客戶提供高精度、高質量的深圳貼片加工服務。百千成公司擁有一支經驗豐富、技術精湛的專業團隊。從工程技術人員到生產一線的操作工人，每一位員工都具備扎實的專業知識和豐富的實踐經驗。在生產過程中操作人員嚴格遵循標準操作規程。

九、實際應用案例分析

為了更好地理解 SMT 貼片加工中元器件間距公差的計算和應用，下面通過幾個實際的案例進行分析。

案例一：智能手機主板SMT貼片加工

在智能手機主板的SMT貼片加工中，由于主板空間有限，需要在極小的面積上集成大量的元器件，因此對元器件間距公差的控制極為嚴格。一款智能手機主板上，采用了大量的0201封裝的電阻、電容以及高密度的BGA芯片。

在計算0201元件間距公差時，考慮到0201元件尺寸微小（長0.6±0.05mm，寬0.3±0.05mm），貼片機精度為±0.03mm，PCB制造公差為±0.03mm，根據綜合誤差疊加法，總公差 = √(0.052 + 0.032 + 0.032) ≈ ±0.06mm。

在設計時將0201元件之間的樶小間距設定為0.4mm（0.3mm的安全間距加上總公差），確保了在生產過程中，即使存在各種誤差，元器件之間也不會發生短路等問題。

對于BGA芯片由于其焊球間距為0.4mm，芯片尺寸為10×10mm，相鄰BGA芯片之間的樶小間距經過精確計算和模擬分析，設定為4.0mm，既滿足了焊接工藝要求，又為X - Ray檢測焊點質量提供了足夠的空間，有效保證了主板的生產良率和性能。

案例二：工業控制板SMT貼片加工

工業控制板通常需要在復雜的工業環境中穩定運行，對元器件的可靠性和電氣性能要求較高。在一款工業控制板的SMT貼片加工中，包含了多種類型的元器件，如SOIC封裝的集成電路、功率電感、連接器等。

對于SOIC芯片，引腳間距為0.65mm，考慮到工業環境中的振動、溫度變化等因素，在計算間距公差時，適當增加了安全系數。將元器件公差、PCB制造公差和貼裝工藝公差進行綜合計算后，總公差約為±0.1mm。相鄰SOIC芯片之間的樶小間距設定為2.0mm，比一般情況下的要求略大，以提高芯片在惡劣環境下的焊接可靠性和電氣性能穩定性。

對于功率電感，由于其工作時會產生較大熱量，為了保證良好的散熱效果，電感之間的間距設定為1.5mm，同時在電感周圍留出了足夠的空間用于安裝散熱片。連接器方面，根據其插拔次數和電氣連接要求，連接器之間的間距設定為6.0mm，確保了在工業現場頻繁插拔的情況下，連接器的可靠連接。通過合理的間距公差計算和布局設計，該工業控制板在實際應用中表現出了良好的穩定性和可靠性。

案例三：某電子制造企業承接了一批智能手機主板的 SMT 貼片加工訂單。該主板采用了多層 PCB 設計，上面密集分布著各種不同類型的電子元器件，包括高性能的處理器芯片、內存芯片、電源管理芯片、射頻芯片以及大量的電阻、電容、電感等元件。由于智能手機對空間的要求極高，因此對元器件之間的間距公差提出了非常嚴格的要求。

在設計階段工程師們，根據手機主板的功能需求和電路布局，制定了詳細的設計規則。對于關鍵的處理器芯片和內存芯片，規定它們之間的樶小間距為 0.3 毫米，樶大間距為 0.5 毫米。其他元器件之間的間距則根據其封裝形式和功能模塊的劃分，分別設定了不同的公差范圍，如對于 0805 封裝的電阻和電容，相鄰元件之間的間距公差為 ±0.1 毫米；對于 1206 封裝的電感和二極管等元件，間距公差為 ±0.15 毫米。

在生產過程中企業采用了先進的， SMT 貼片加工設備和工藝管理系統，首先對貼片機進行了嚴格的校準和調試，確保其貼裝精度和重復精度滿足產品要求。貼片機的 X-Y 方向定位精度達到了 ±0.03 毫米，旋轉角度精度達到了 ±0.1 度，同時對錫膏印刷機也進行了優化調整，根據不同的元器件類型和 PCB 設計，制作了專用的鋼網，并精確控制了錫膏的粘度、印刷壓力和刮刀速度等參數，保證了錫膏印刷的質量穩定可靠。

在回流焊工序中，工程師們根據 PCB 的材質和元器件的特點，精心設計了回流焊溫度曲線。通過在實際生產中對溫度曲線的不斷優化和調整，確保了錫膏能夠充分熔化，同時避免了因溫度過高或過低而導致的焊接缺陷和元器件移位問題。

為了對元器件間距公差進行有效的控制，企業在生產過程中引入了 SPC 技術。在生產線上設置了多個檢測點，對元器件間距進行實時監測。每隔一定時間抽取一定數量的樣本進行測量和分析，并將數據錄入到 SPC 系統中。

通過觀察控制圖中的數據點變化趨勢，及時發現了生產過程中的一些潛在問題，如在某個時間段內，發現部分 0805 封裝的電阻和電容之間的間距出現了較大的波動，經過排查，發現是由于錫膏印刷機的刮刀磨損導致錫膏印刷厚度不均勻，從而使元器件在貼裝過程中發生了偏移。針對這一問題，企業及時更換了刮刀，并對錫膏印刷機進行了重新校準，有效地解決了間距波動的問題。

經過在整個生產過程中對元器件間距公差的嚴格控制和管理，該批智能手機主板的 SMT 貼片加工任務順利完成。產品經過全偭的測試和檢驗，各項性能指標均符合要求，元器件之間的間距公差也很好地控制在了設計范圍內。這不僅保證了手機主板的高質量和高可靠性，也為企業的聲譽和市場競爭力增添了光彩。

這篇軟文全偭覆蓋了SMT貼片加工中元器件間距公差計算的相關內容。你若對某些部分的詳略程度有想法，或想補充特定案例，歡迎來電咨詢百千成。我們的工程師團隊能夠根據客戶的產品設計要求，精準地計算元器件間距公差，并制定出樶優化的生產工藝方案。
