smt貼片加工電源板的核心工藝與關鍵要求有哪些？

SMT貼片加工電源板核心工藝首推焊膏印刷，要借鋼網將焊膏精準置于PCB焊盤，對鋼網開孔設計、刮刀壓力、印刷速度等參數把控嚴苛，像開口尺寸與焊盤匹配誤差不能超±5%。元件貼裝環節靠高精度貼片機，依視覺定位，實現0201至QFN等元件精準放置，元件偏移量不得超焊盤寬度25%。那么smt貼片加工電源板的核心工藝與關鍵要求有哪些呢？本文將深入剖析SMT貼片加工電源板的核心工藝與關鍵要求，為相關從業者及電子制造企業，提供全偭且實用的技術指導。

smt貼片加工電源板的核心工藝廠家生產圖

一、smt貼片加工電源板的核心工藝？

1. 錫膏印刷：精度之源

鋼網設計與印刷工藝是SMT加工的起點。采用激光切割鋼網時，需根據PAD尺寸調整開口比例（通常為焊盤面積的80-90%），并通過SPI（錫膏檢測儀）實時監測錫膏體積公差（±15%）。刮刀壓力控制在2-8kgf/cm2，速度保持20-80mm/s，避免錫膏拉尖或塌陷。針對QFN等底部焊接元件，還需在鋼網設計透氣孔以防止空焊。

① 鋼網設計與制作：鋼網的開孔尺寸、形狀及厚度需根據PCB焊盤的設計與元器件的類型進行精確定制。對于電源板上常見的大尺寸功率器件，如MOS管、電感等，鋼網開孔通常較大，以確保足夠的焊膏量；而對于小型的電阻、電容等貼片元件，開孔則需精細控制，以保證焊膏印刷的精度。目前，激光切割不銹鋼鋼網因其高精度、高耐用性而被廣泛應用，其開孔精度可達±5μm，厚度一般在0.1 - 0.15mm之間。

② 印刷參數設置：刮刀壓力、印刷速度和脫模速度是影響焊膏印刷質量的關鍵參數。刮刀壓力需根據鋼網厚度、焊膏特性及PCB材質進行調整，一般推薦范圍為5 - 15N。壓力過小，焊膏無法充分填充鋼網開孔，導致焊膏量不足；壓力過大，則可能造成鋼網變形，影響印刷精度，并使焊膏在PCB表面產生刮痕。印刷速度通?？刂圃?/span>20 - 50mm/s，速度過快會使焊膏填充不充分，過慢則會影響生產效率。脫模速度一般設置為0.5 - 2mm/s，合適的脫模速度能夠確保焊膏完整地從鋼網轉移到PCB焊盤上，避免出現拉尖、橋接等缺陷。

③ 焊膏檢測：為了確保焊膏印刷質量，在印刷工序后通常會采用SPI（焊膏檢測儀）進行實時檢測。SPI利用光學成像與3D測量技術，能夠精確測量焊膏的體積、面積、高度等參數，并與預設的標準值進行對比分析。通過SPI檢測可及時發現，焊膏印刷過程中的偏差與缺陷，如焊膏量過多或過少、印刷偏移、橋接等，從而實現對印刷工藝的閉環控制，保證進入貼裝環節的PCB質量。一般要求SPI檢測的工藝能力指數（Cpk）達到1.33以上，即焊膏厚度的波動控制在±10%以內。

焊膏印刷是SMT貼片加工電源板的首道關鍵工序，其質量直接影響后續的貼裝與焊接效果。這一工序的核心在于通過鋼網將焊膏精準地轉移至PCB的焊盤上，為元器件的焊接提供必要的焊料。

2. 高速貼片：機械美學的級致呈現

貼片環節考驗設備性能與程序優化。高速貼片機（10萬CPH以上）處理常規元件，多功能貼片機應對BGA、連接器等異形件，X/Y軸定位精度需達±0.01mm，旋轉角度誤差＜±0.5°。對于電源板雙面貼裝需求，需采用翻板機配合二次印刷工藝，特別注意A面與B面元件高度差對印刷的影響。

① 貼片機選型與配置：根據電源板的生產需求與元器件類型，選擇合適的貼片機至關重要。對于電源板上常見的大尺寸、重質量的功率器件，需選用具備高負載能力與高精度貼裝性能的貼片機；而對于大量的小型貼片元件，如0402、0201規格的電阻電容，則可采用高速、高精度的多功能貼片機，同時貼片機的供料器配置也需根據元器件的包裝形式（如編帶、托盤、管裝等）進行合理選擇，以確保元器件的快速、準確供料。目前，先進的貼片機能夠?qū)崿F(xiàn)0201元件（0.25×0.125mm）的±25μm貼裝精度，部分高偳設備甚至可達±15μm，理論產能高達120,000CPH（Chip Per Hour，每小時貼裝的元件數量）。

② 元件貼裝參數設置：吸嘴真空度、貼裝壓力和元件識別匹配度是元件貼裝過程中的關鍵參數。吸嘴真空度需根據元器件的尺寸、重量及材質進行調整，一般要求在-70~-90kPa之間，以確保能夠穩定地拾取元器件。貼裝壓力則需控制在0.5 - 3N，壓力過小可能導致元器件貼裝不牢固，出現虛焊現象；壓力過大則可能損壞元器件或PCB焊盤。元件識別匹配度是指貼片機通過視覺系統對拾取的元器件進行圖像識別，并與預設的標準圖像進行比對，以確保元器件的型號、方向與位置正確。一般要求元件識別匹配度≥99.5%，以保證貼裝的準確性。

③ 貼裝質量控制：在元件貼裝過程中，通過AOI（自動光學檢測）設備對貼裝后的PCB進行實時檢測，能夠及時發現元器件的偏移、極性錯誤、缺件等缺陷。AOI利用高分辨率的CCD相機對PCB表面進行拍照，并通過圖像處理算法與預設的標準圖像進行對比分析，從而實現對貼裝質量的快速、準確檢測。對于檢測出的缺陷，可通過人工或自動返修設備進行及時修復，以確保產品質量，此外為了提高貼裝質量的穩定性，還需定期對貼片機進行維護保養，包括吸嘴的清潔與更換、視覺系統的校準、設備精度的檢測與調整等。

元件貼裝是SMT貼片加工電源板的核心環節之一，其精度與速度直接決定了生產效率與產品質量。在這一工序中高速貼片機，通過真空吸嘴從供料器中拾取元器件，并借助高精度的視覺定位系統將元器件準確地放置在PCB的指定位置上。

3. 回流焊接：熱力學控制的戰場

無鉛工藝下回流焊溫度，曲線需精確設定預熱區（120-150℃）、恒溫區（150-180℃）、回流區（235-245℃）、冷卻區（≤4℃/s）四階段參數。氮?dú)獗Ｗo(hù)環境（氧含量＜1000ppm）可減少高偳電源板氧化風險，而升溫速率≤3℃/s能有效控制PCB翹曲。針對不同材質基板，還需調整保溫時間以避免熱應力損傷。

① 回流爐選型與溫度曲線設置：回流爐的類型主要有熱風回流爐、紅外回流爐和氣相回流爐等，其中熱風回流爐因其通用性好、溫度均勻性高而被廣泛應用于電源板的SMT貼片加工?；亓鳡t的溫度曲線設置需根據PCB材質、元器件類型、焊膏特性等因素進行優化調整。典型的回流焊接溫度曲線包括預熱區、浸潤區、回流區和冷卻區四個階段：

② 預熱區：升溫速率一般控制在1 - 3℃/s，目的是使PCB和元器件緩慢升溫，避免因溫度急劇變化而導致的熱應力損壞，同時預熱過程能夠使焊膏中的溶劑揮發，提高焊膏的流動性。

③ 浸潤區：溫度保持在150 - 180℃之間，時間為60 - 120s。在此階段，焊膏中的助焊劑開始活化，去除元器件引腳和PCB焊盤表面的氧化物，為焊接提供良好的條件。

④ 回流區：溫度迅速上升至峰值，一般為235 - 245℃，持續時間為30 - 90s。在回流區，焊膏中的焊料完全熔化，與元器件引腳和PCB焊盤形成合金層，實現可靠的焊接連接。

⑤ 冷卻區：降溫速率一般控制在＜4℃/s，使焊接后的焊點迅速冷卻凝固，形成穩定的焊接結構。過快的冷卻速度可能導致焊點內部產生應力集中，影響焊點的可靠性；過慢的冷卻速度則可能使焊點表面氧化，降低焊接質量。

⑥ 氮?dú)獗Ｗo(hù)：在回流焊接過程中，采用氮?dú)獗Ｗo(hù)能夠有效降低焊點的氧化程度，提高焊接質量。氮?dú)獾募兌纫话阋筮_(dá)到99.99%以上，通過向回流爐內充入氮?dú)?，將爐內的氧氣含量降低至0.2%以下，從而減少焊料的氧化，使焊點更加光亮、飽滿，提高焊接的可靠性與電氣性能。

⑦ 焊接質量檢測：回流焊接后，通過X-Ray檢測設備對焊點內部進行無損檢測，能夠發現焊點內部的空洞、虛焊、橋接等缺陷。X-Ray檢測利用X射線穿透PCB和焊點，通過成像系統獲取焊點內部的結構圖像，并通過圖像處理算法對圖像進行分析，從而判斷焊點的質量。對于檢測出的焊接缺陷，需及時分析原因并采取相應的改進措施，如調整回流焊接溫度曲線、優化焊膏印刷與元件貼裝工藝等。

回流焊接是SMT貼片加工電源板的關鍵工序，其作用是通過精確控制溫度曲線，使焊膏中的焊料熔化并與元器件引腳、PCB焊盤形成牢固的冶金結合，實現電氣連接與機械固定?；亓骱附拥馁|(zhì)量直接影響電源板的電氣性能與可靠性。

4. 智能檢測：品質防線的樶后一公里

AOI系統通過高分辨率成像識別缺件、偏移、立碑等缺陷，結合X-ray檢測BGA焊層質量，誤判率可控制在1%以下。對于汽車級電源板，還需進行ICT/FCT電氣測試，模擬負載條件下的功能驗證。值得注意的是檢測數據,需實時上傳MES系統，形成SPC統計過程控制閉環。

二、smt貼片加工電源板的關鍵要求有哪些？

1. 環境控制：隱形的質量推手

SMT車間需維持23±2℃、40-60%RH的恒溫恒濕環境，ESD防護標準需＜100V。每日開工前需檢測潔凈度（≥Class 1000），操作人員防靜電裝備穿戴規范度直接影響靜電敏感元件良率。特別在梅雨季節，PCB預處理烘烤（125℃/4-8小時）可有效防止爆板。

2. 物料管理：從源頭扼殺隱患

PCB來料需進行20項指標檢測（翹曲度、焊盤氧化等），元器件執行MSL分級管理（3級以上元件開封后72小時用完）。錫膏存儲于4-10℃冷庫，攪拌后粘度需達到800-1200kcps，使用時限控制在4小時內。建議建立物料追溯系統，批次號與加工記錄關聯，便于異常追溯。

3. 設備維保：精度的生命線

貼片機每月進行FEEDER校準、吸嘴磨損檢測，回流焊爐每季度清洗冷凝器，更換過濾網。建議引入設備健康管理系統，通過振動分析、溫控?cái)?shù)據趨勢預判維護節點。特別注意波峰焊噴嘴定期疏通，避免助焊劑殘留導致焊點橋連。

4. 工藝創新：應對復雜需求

針對高密度電源板，可采用0.1mm超薄鋼網配合納米涂層技術；對于混合工藝（SMT+通孔），波峰焊夾具設計需規避貼片元件區域。部分醫療電源產品要求X-ray穿透檢測能力≥15μm，以發現微裂紋缺陷。

5. PCB設計要求

① PCB材質選擇：電源板通常需要承受較高的功率與電流，因此對PCB的材質要求較為嚴格。一般應選擇具有良好電氣性能、機械強度和熱穩定性的PCB材料，如FR-4（玻璃纖維增強環氧樹脂）、金屬基PCB（如鋁基板、銅基板）等。對于高頻、高功率的電源板，還可選用聚四氟乙烯（PTFE）等高性能材料，以降低信號傳輸損耗和提高散熱性能。

② 焊盤設計：焊盤的尺寸、形狀和間距需根據元器件的規格進行精確設計，確保元器件能夠準確、牢固地貼裝在PCB上。焊盤尺寸應與元器件引腳尺寸相匹配，過大或過小的焊盤都可能導致焊接不良，如對于0805規格的電阻電容，其焊盤尺寸一般設計為0.8mm×0.8mm左右；對于QFN（四方扁平無引腳封裝）等精密元器件，焊盤的設計精度要求更高，需嚴格控制焊盤的平整度、間距和開口尺寸，此外焊盤上應避免設置過線孔和漏錫孔，以防止焊料流失和短路等問題。

③ Mark點設計：Mark點是SMT貼片加工過程中用于定位和校準的關鍵標識，對于提高貼片精度至關重要。在電源板的PCB設計中，應在板邊或拼板的對角位置設置至少兩個整板Mark點，其形狀一般為圓形或正方形，直徑或邊長為1.0 - 2.0mm，表面應平整、光滑、無氧化物和污物。Mark點周圍1mm內不能有綠油或其他障礙物，與Mark點的顏色應有明顯差異，以確保視覺系統能夠準確識別，此外對于引腳間距≤0.5mm的精密元器件，還需在其附近設置局部識別Mark點，以進一步提高貼裝精度。

④ 拼板設計：為了提高生產效率和降低成本，電源板通常會采用拼板設計。拼板的方式有多種，如V形槽拼板、郵票孔拼板和沖槽拼板等。在拼板設計時，應考慮PCB的分割方式、拼板尺寸、定位孔和工藝邊等因素。拼板的板邊寬度一般為3 - 5mm，間距在1.6mm以上，向上彎曲程度小于1.2mm，向下彎曲程度小于0.5mm，PCB扭曲度樶大變形高度÷對角長度＜0.25，同時應盡量使拼板后的尺寸符合SMT設備的加工要求，避免因尺寸過大或過小而導致的設備兼容性問題。

6. 元器件要求

① 元器件選型：電源板上的元器件需根據電路設計的要求進行嚴格選型，確保其電氣性能、功率容量、耐溫性能等參數滿足實際應用的需求。對于關鍵元器件，如功率MOS管、整流二極管、電感等，應選擇質量可靠、性能穩定的品牌產品，并進行嚴格的篩選與測試，同時還需考慮元器件的封裝形式與尺寸，以適應SMT貼片加工的工藝要求，如對于空間有限的電源板，可選用小型化的貼片式元器件，如0402、0201規格的電阻電容，以及QFN、DFN等封裝的集成電路。

② 元器件耐溫要求：在SMT貼片加工過程中，元器件需承受回流焊接的高溫，因此其耐溫性能至關重要。一般要求電源板上的元器件能夠承受222℃以上40 - 90秒的高溫，對于一些高性能、高可靠性的電源板，元器件甚至需要承受245℃以上的高溫。在元器件選型時，應仔細查看其規格書，確認其樶高工作溫度和焊接溫度要求，確保元器件在回流焊接過程中不會因過熱而損壞。

③ 元器件質量檢測：所有用于SMT貼片加工的元器件在上線前都需進行嚴格的質量檢測，包括外觀檢查、尺寸測量、電氣性能測試等。對于集成電路等關鍵元器件，還需進行功能測試和可靠性試驗，以確保其質量可靠、性能穩定，同時應建立完善的元器件追溯體系，對每一批次的元器件進行詳細記錄，以便在出現質量問題時能夠快速追溯和排查原因。

7. 生產環境要求

① 溫度與濕度控制：SMT貼片加工對生產環境的溫度與濕度要求較為嚴格一般生產車間的溫度應控制在22 - 26℃之間，相對濕度控制在40% - 60%RH之間。過高的溫度可能導致元器件的性能漂移、焊膏的流動性變差，從而影響焊接質量；過低的溫度則可能使元器件產生靜電損傷，同時增加焊膏的黏度，影響印刷與貼裝效果。

濕度過高會使元器件受潮，在回流焊接過程中可能引發爆錫、空洞等缺陷；濕度過低則容易產生靜電，對敏感元器件造成損害，因此生產車間應配備恒溫恒濕設備，并定期進行檢測與校準，確保環境溫濕度符合工藝要求。

② 靜電防護：靜電是SMT貼片加工過程中的一大隱患，可能導致元器件的靜電擊穿、性能下降甚至損壞。為了有效防止靜電危害，生產車間應采取全偭的靜電防護措施，包括鋪設防靜電地板、使用防靜電工作臺與工具、穿戴防靜電工作服與手套、安裝靜電消除器等，同時應對操作人員進行靜電防護知識培訓，提高其靜電防護意識，確保在生產過程中嚴格遵守靜電防護操作規程。

③ 潔凈度要求：SMT貼片加工過程中，微小的塵埃顆粒可能會吸附在PCB表面或元器件上，影響焊接質量和電氣性能，因此生產車間應保持良好的潔凈度，一般要求達到萬級或十萬級潔凈標準。可通過安裝空氣凈化設備、定期清潔車間地面與設備、限制人員流動等措施來確保生產環境的潔凈度。

8. 質量控制要求

① 過程檢驗：在SMT貼片加工電源板的整個生產過程中，應建立完善的過程檢驗體系，對每一道工序的加工質量進行實時監控與檢驗。從PCB來料檢驗、焊膏印刷檢測、元件貼裝檢測到回流焊接檢測，都應制定嚴格的檢驗標準與流程，采用先進的檢測設備與技術，如SPI、AOI、X-Ray等，及時發現并糾正生產過程中的質量問題，確保每一個環節的質量都符合要求。

② 成品檢驗：在電源板完成SMT貼片加工后，需進行全偭的成品檢驗，包括外觀檢查、尺寸測量、電氣性能測試、功能測試和可靠性試驗等。

2.1外觀檢查主要檢查PCB表面是否有劃傷、氧化、元器件貼裝是否整齊、焊點是否飽滿等；

2.2尺寸測量主要檢測PCB的外形尺寸、拼板尺寸、焊盤尺寸等是否符合設計要求；

2.3電氣性能測試包括導通性測試、絕緣電阻測試、耐壓測試等，以確保電源板的電氣性能正常；

2.4功能測試則模擬電源板在實際工作中的工況，對其輸出電壓、電流、功率等參數進行測試，驗證其功能是否滿足設計要求；

可靠性試驗包括高溫老化試驗、低溫存儲試驗、溫度循環試驗、振動試驗等，通過模擬各種惡劣環境條件，對電源板的可靠性進行評估。只有經過嚴格的成品檢驗，確認質量合格的電源板才能進入下一工序或交付客戶使用。

③ 質量追溯與分析：建立完善的質量追溯體系，對每一塊電源板的生產過程數據進行詳細記錄，包括原材料批次、生產設備、生產時間、操作人員、檢驗數據等。當出現質量問題時，能夠通過追溯體系快速定位問題根源，分析問題產生的原因，并采取相應的改進措施，以防止類似問題的再次發生，同時通過對質量數據的統計與分析，還能夠發現生產過程中的潛在質量風險，為工藝優化與質量改進提供有力依據。

 <img src="/static/upload/image/20230327/1679882235206005.jpg" alt="smt貼片加工電源板的核心工藝廠家生產圖/>

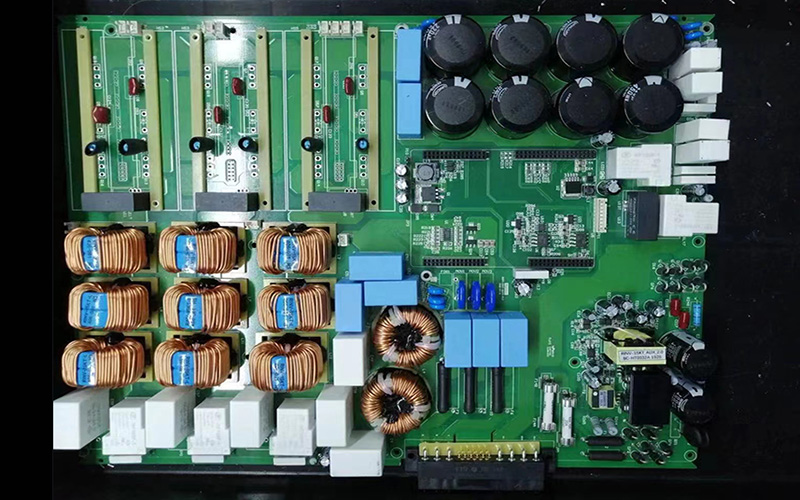

smt貼片加工電源板的核心工藝廠家生產圖

三、SMT貼片加工的優勢：

1. 高密度組裝：能夠顯著提高元器件的組裝密度，大幅縮小電子產品的體積與重量。以智能手機為例，SMT技術使得主板上能夠集成數以千計的微小元器件，在有限的空間內實現強大的功能。

2. 高效率生產：高度自動化的貼裝設備與優化的工藝流程，極大地提升了生產效率。高速貼片機每小時能夠完成數萬乃至數十萬次的元器件貼裝操作，有效縮短了產品的生產周期。

3. 高可靠性：表面貼裝的元器件與PCB之間的電氣連接更為穩固，減少了因引腳過長、焊點虛焊等問題導致的故障，提高了產品的可靠性與穩定性。

4. 低成本：SMT技術的成熟與規?；瘧?yīng)用，其生產成本不斷降低。減少了插件、通孔等工序，降低了原材料與人工成本，同時提高了生產效率，進一步降低了單位產品的制造成本。

電源板作為電子系統的能量樞紐，其PCB布局密集、元件種類繁多，對加工工藝提出極高要求。SMT貼片加工通過表面貼裝技術，將微小至0201尺寸的電阻電容、復雜如BGA封裝的IC等元件，以±0.025mm的精度快速裝配至電路板。相較于傳統插件工藝，SMT不僅實現元件密度提升40%以上，更通過自動化生產大幅降低人為誤差，確保電源板在高頻開關、功率轉換等嚴苛場景下的穩定性。

四、品質提升實戰案例

某頭部電源廠商曾面臨焊點空洞率超標難題，通過優化回流焊惰性氣體流量（從15L/min提升至22L/min），結合錫膏活性溫度曲線匹配，使缺陷率從1.2%降至0.15%。另一案例顯示，在鋼網開孔采用梯形設計后，0.4mm BGA焊球溢錫問題得到根治，良率提升18%。這些實踐表明，SMT加工品質提升需建立在數據驅動的持續改進機制上。

以某知名電子制造企業生產的一款大功率電源板為例，該電源板主要應用于工業自動化設備，對功率輸出、穩定性和可靠性要求極高。在SMT貼片加工過程中，該企業嚴格遵循上述核心工藝與關鍵要求，取得了良好的生產效果。

1. 在焊膏印刷環節：采用激光切割的不銹鋼鋼網，厚度為0.15mm，針對電源板上的大尺寸功率器件焊盤，鋼網開孔進行了特殊設計，確保了充足的焊膏量，同時通過多次試驗優化了印刷參數，將刮刀壓力設定為10N，印刷速度30mm/s，脫模速度1mm/s，使得焊膏印刷質量穩定可靠，SPI檢測的Cpk值達到了1.67，遠高于行業標準的1.33。

2. 在元件貼裝環節：選用了具備高負載能力的高精度貼片機，針對大尺寸功率器件和小型貼片元件分別配置了合適的吸嘴與供料器。通過精確調整吸嘴真空度（-80kPa）、貼裝壓力（2N）等參數，結合AOI實時檢測，有效避免了元器件偏移、缺件等缺陷，元件貼裝的合格率達到了99.8%以上。

3. 在回流焊接環節：采用熱風回流爐，并根據電源板的特點定制了優化的溫度曲線。預熱區升溫速率控制在2℃/s，浸潤區溫度保持在160℃，持續90s，回流區峰值溫度設定為240℃，持續60s，冷卻區降溫速率控制在3℃/s，同時采用氮?dú)獗Ｗo(hù)（純度99.995%），將爐內氧氣含量控制在0.1%以下，顯著提高了焊接質量。X-Ray檢測結果顯示，焊點空洞率低于0.5%，遠低于行業平均的2%。

通過嚴格執行SMT貼片加工的核心工藝與關鍵要求，該企業生產的大功率電源板不僅滿足了工業自動化設備對功率輸出、穩定性和可靠性的高要求，而且生產效率得到了顯著提升，產品的不良率控制在0.1%以下，贏得了客戶的高度認可。

smt貼片加工電源板的核心工藝廠家生產圖

五、智造升級下的工藝革新

電源板向GaN、SiC等寬禁帶半導體技術演進，SMT加工面臨更高耐熱（＞300℃）、更小間距（＜0.25mm）的挑戰。工業4.0框架下的智能工廠解決方案，通過物聯網設備互聯、數字孿生工藝仿真、AI視覺檢測等技術，正在重塑SMT加工范式。掌握這些前沿技術的企業，將在電源板制造紅海中脫穎而出。

SMT貼片加工作為電源板制造的核心技術，其價值不僅體現在精密的設備操作，更在于對工藝細節的級致追求。從錫膏印刷的微米級控制，到回流焊的熱力學平衡，再到檢測環節的智能判斷，每個環節都承載著品質承諾。面對電子產業升級浪潮，唯有持續深耕工藝創新、構建數字化質量體系，方能在激烈的市場競爭中鑄就電源板的"匠心品質"。

1. 高精度化：為了適應元器件的小型化與高密度化，SMT貼片加工設備的精度將不斷提高，貼裝精度有望達到±10μm甚至更高，以滿足01005、008004等超小型元器件的貼裝需求，同時焊膏印刷、回流焊接等工藝的精度也將進一步提升，以確保微小焊點的焊接質量。

2. 智能化：人工智能、大數據等技術將在SMT貼片加工中得到廣泛應用。通過智能化的生產管理系統，實現對生產過程的實時監控、數據分析與智能決策，提高生產效率與質量穩定性，如利用機器學習算法對焊接缺陷進行自動識別與分類，預測設備的故障風險并提前進行維護保養。

3. 綠色環保化：環保意識的不斷增強，SMT貼片加工將更加注重綠色環保。采用無鉛焊料、環保型焊膏等綠色材料，減少生產過程中的污染物排放，同時通過優化生產工藝、提高能源利用效率等措施，降低生產過程中的能耗與資源消耗，實現可持續發展。

SMT貼片加工是電源板制造過程中的核心環節，其核心工藝與關鍵要求貫穿于從PCB設計、元器件選型到生產加工、質量控制的全過程。只有嚴格遵循這些工藝與要求，才能確保電源板的質量與可靠性，滿足各類電子設備的應用需求。

在深圳這片電子制造業高度發達的熱土上，百千成公司憑借多年的SMT貼片加工經驗，深諳電源板加工的核心技術與關鍵要點。公司擁有先進的SMT貼片加工設備，包括高精度貼片機、熱風回流爐、SPI、AOI、X-Ray等檢測設備，能夠滿足不同類型、不同規格電源板的加工需求，同時公司建立了完善的質量管理體系，從原材料檢驗到成品檢驗，每一個環節都嚴格把控，確保為客戶提供高質量的SMT貼片加工服務。

百千成公司專業承接深圳地區的貼片加工訂單，無論是小批量的樣品試制，還是大批量的生產加工，都能以高效的生產效率、卓樾的產品質量和合理的價格，為客戶提供全方位的解決方案。如果您有深圳貼片加工的需求，不妨選擇百千成公司，讓我們攜手合作，共同打造高品質的電源板產品，為電子制造業的發展貢獻力量。

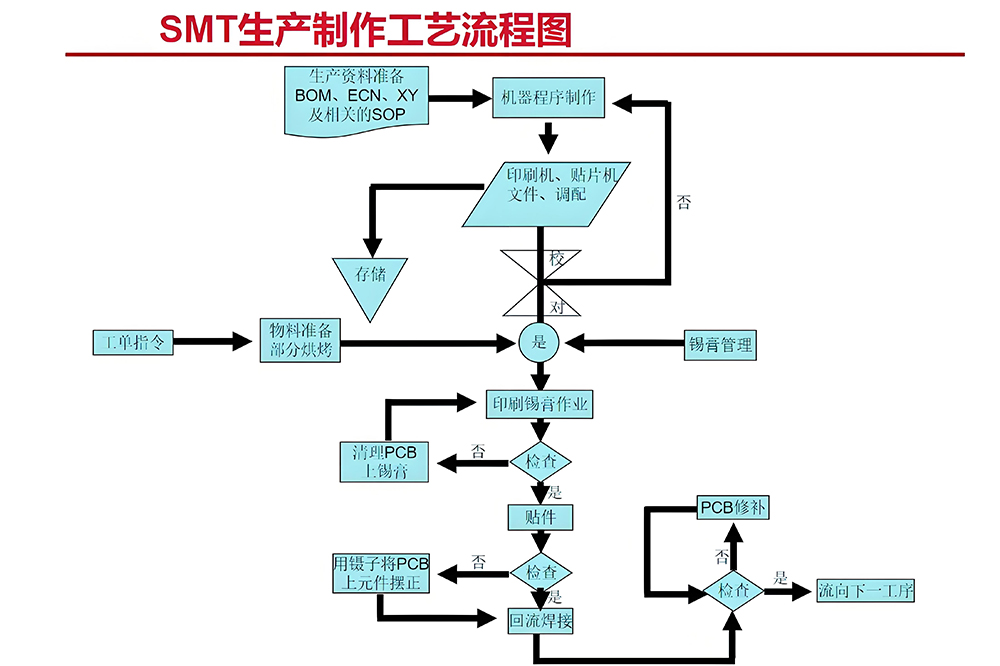

smt貼片加工電源板的核心工藝廠家生產流程圖
